Trong ngành trắc địa, thuật ngữ bình đồ là một khái niệm quen thuộc nhưng đôi khi gây nhầm lẫn với các loại bản đồ khác như mặt cắt địa hình. Hiểu rõ bình đồ là gì và vai trò của nó là yếu tố quan trọng để thực hiện các công tác đo đạc, quy hoạch và xây dựng một cách chính xác. Bài viết này sẽ đi sâu vào phân tích, làm rõ khái niệm, phân loại và ứng dụng thực tế của bình đồ.
Phân biệt cơ bản: Khác với mặt cắt địa hình chỉ thể hiện địa hình theo một mặt phẳng đứng, bình đồ thể hiện một khu vực rộng lớn trên mặt phẳng ngang.
1. Bình đồ là gì? Định nghĩa và đặc điểm
Về bản chất, bình đồ là một dạng bản đồ phẳng, được tạo ra bằng cách chiếu các điểm hoặc đối tượng trên bề mặt Trái Đất lên một mặt phẳng hình học. Quá trình này thường sử dụng phép chiếu bản đồ để chuyển đổi tọa độ địa lý (kinh độ, vĩ độ) thành tọa độ trên mặt phẳng (x, y). Mục đích chính của bình đồ là biểu diễn một cách hệ thống các đặc điểm của một khu vực, bao gồm:
- Các yếu tố tự nhiên: sông, hồ, núi, đồi, thảm thực vật.
- Các yếu tố nhân tạo: đường sá, công trình xây dựng, ranh giới hành chính, khu dân cư.
- Các đường đồng mức (contour lines) thể hiện độ cao và hình dạng địa hình.
Đặc điểm nổi bật của bình đồ là:
- Tính tỷ lệ: Luôn có một tỷ lệ xích xác định, cho phép đo đạc khoảng cách, diện tích trên bản đồ và quy đổi ra thực tế.
- Tính hệ thống tọa độ: Được xây dựng trên một hệ thống tọa độ địa lý hoặc hệ tọa độ phẳng nhất định, đảm bảo tính chính xác và khả năng liên kết với các dữ liệu khác.
- Tính trực quan: Sử dụng các ký hiệu, màu sắc, đường nét để thể hiện thông tin một cách dễ hiểu.
2. Phân loại Bình đồ: Các dạng phổ biến
Tùy thuộc vào mục đích sử dụng và nội dung thể hiện, bình đồ được chia thành nhiều loại khác nhau. Dưới đây là một số loại phổ biến:
2.1. Bình đồ địa hình

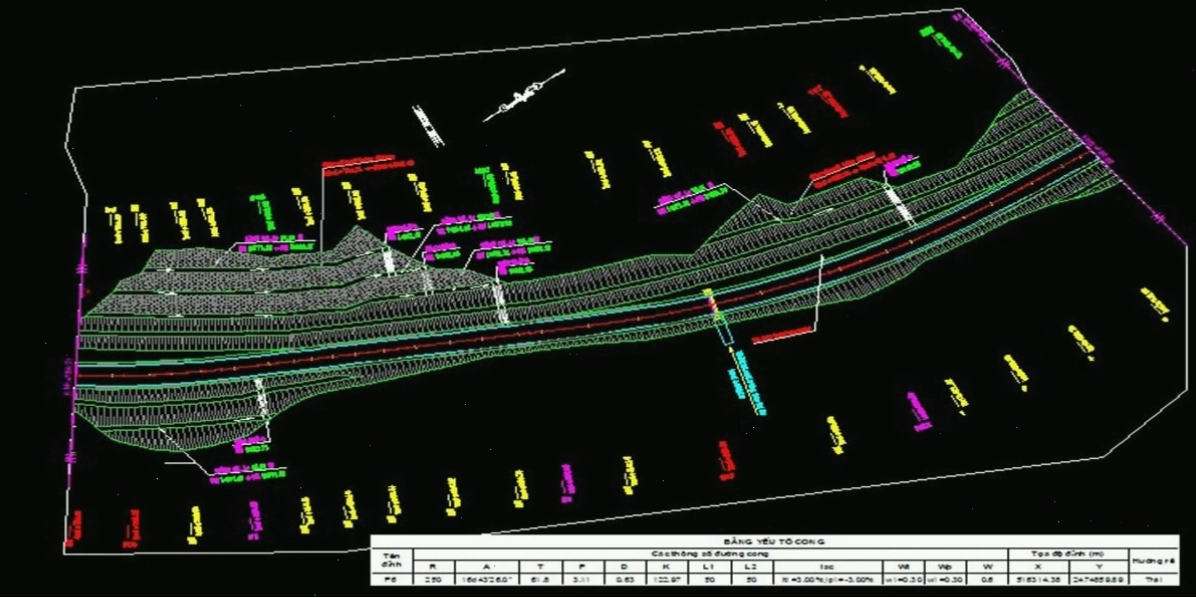

Đây là loại bình đồ cơ bản và quan trọng nhất trong trắc địa. Bình đồ địa hình thể hiện chi tiết các yếu tố tự nhiên và nhân tạo của một khu vực, đặc biệt là các đường đồng mức để biểu thị độ cao và hình dạng của bề mặt đất. Nó là cơ sở cho các công tác khảo sát, thiết kế và thi công.
2.2. Bình đồ tuyến

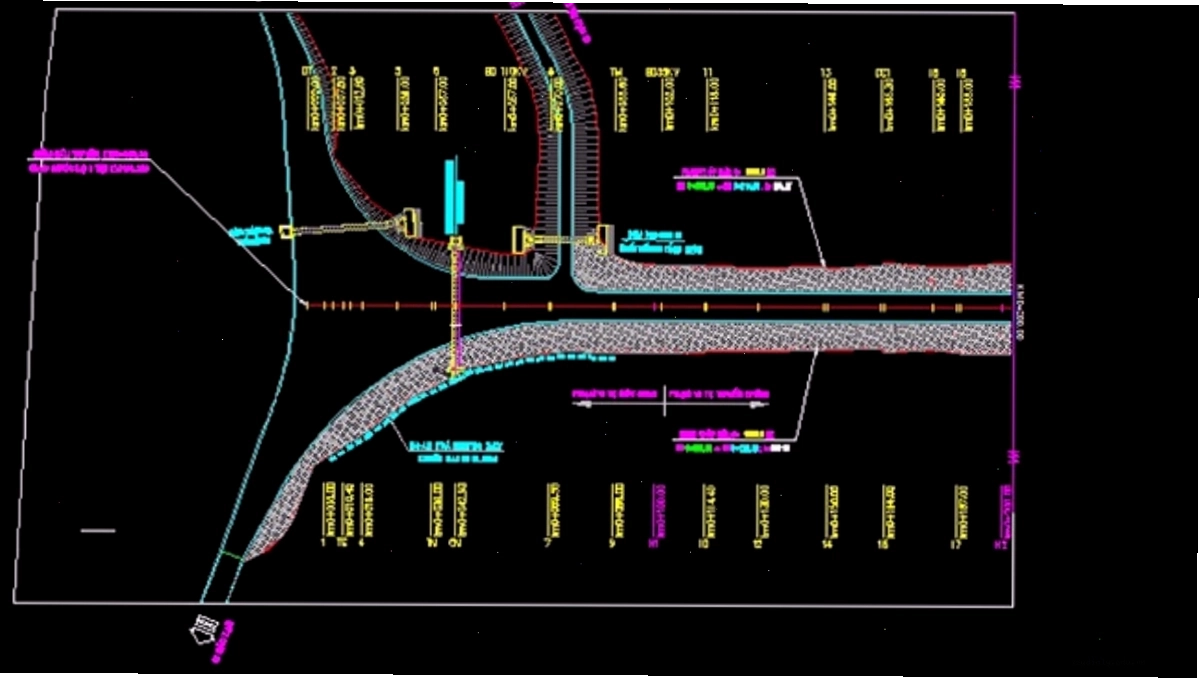

Bình đồ tuyến là bản vẽ thể hiện chi tiết trục hoặc tuyến của một công trình tuyến tính như đường bộ, đường sắt, đường ống dẫn, kênh mương. Nó cho thấy rõ vị trí, hướng tuyến, các yếu tố địa hình và công trình dọc theo tuyến, giúp kỹ sư xác định cao độ, phạm vi giải phóng mặt bằng và thiết kế chi tiết.
2.3. Bình đồ tổng thể
Tổng bình đồ thường bao gồm các yếu tố địa hình và các công trình đã có trong phạm vi quy hoạch hoặc dự án. Nó cung cấp cái nhìn tổng quan về hiện trạng khu vực, phục vụ công tác lập quy hoạch sử dụng đất, quy hoạch đô thị hoặc đánh giá tác động môi trường.

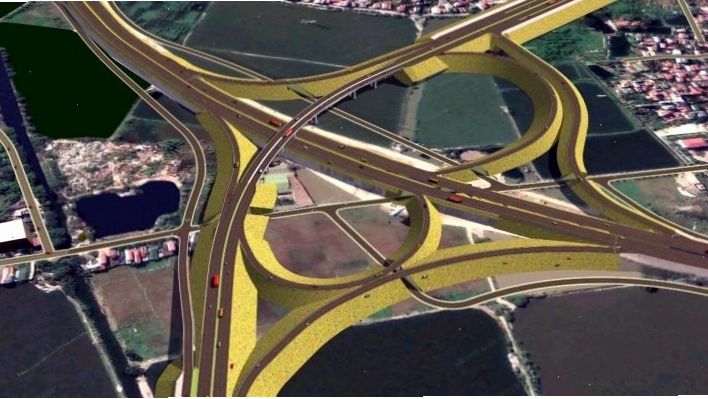

2.4. Bình đồ ảnh
Bình đồ ảnh là loại bình đồ được tạo ra từ việc xử lý và biên tập các ảnh chụp từ máy bay hoặc vệ tinh. Các ảnh này được định vị địa lý chính xác và ghép nối lại với nhau, tạo thành một bản đồ trực quan về khu vực. Bình đồ ảnh rất hữu ích cho việc giám sát tài nguyên, theo dõi biến đổi bề mặt và lập bản đồ nhanh chóng.
3. Ứng dụng của Bình đồ trong thực tế
Với các đặc điểm và phân loại đa dạng, bình đồ đóng vai trò then chốt trong nhiều lĩnh vực:

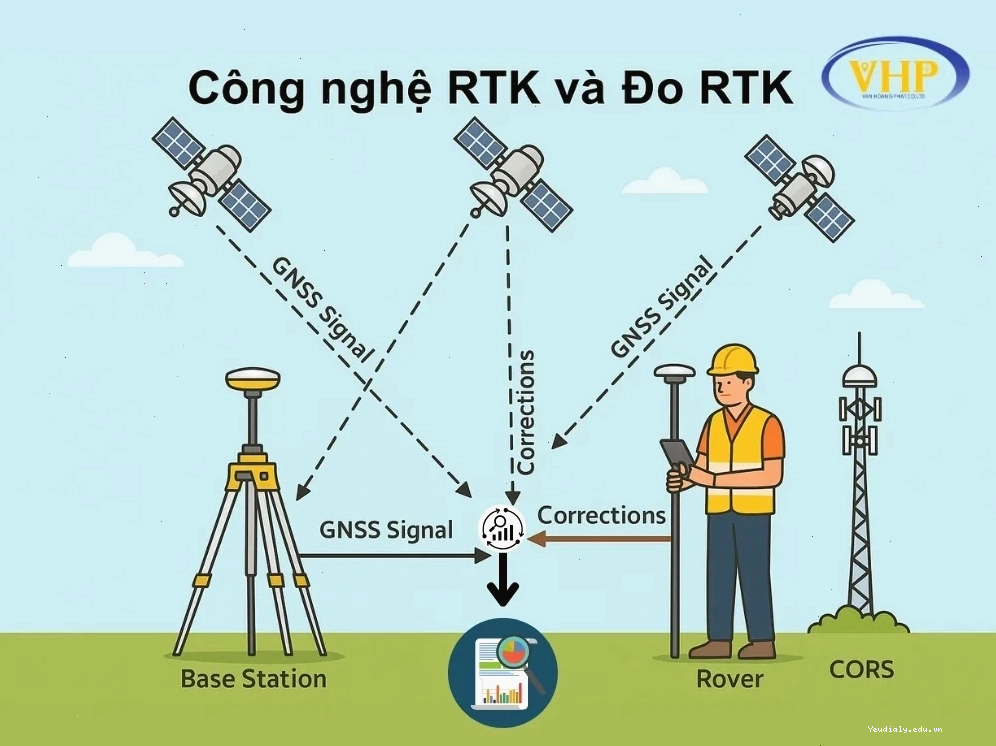

3.1. Ngành Trắc địa và Xây dựng
Đây là lĩnh vực ứng dụng trực tiếp và rộng rãi nhất. Bình đồ địa hình và bình đồ tuyến là cơ sở để:
- Khảo sát địa hình, địa vật trước khi thiết kế.
- Thiết kế các công trình hạ tầng kỹ thuật: đường sá, cầu cống, hệ thống thoát nước, đường ống.
- Lập bản đồ hiện trạng, bản đồ quy hoạch sử dụng đất.
- Giám sát thi công, kiểm tra khối lượng và cao độ.
3.2. Quy hoạch và Quản lý đô thị
Các loại bình đồ giúp các nhà quy hoạch:
- Phân tích hiện trạng sử dụng đất, dân cư, hạ tầng.
- Đánh giá tiềm năng phát triển của khu vực.
- Lập kế hoạch phát triển đô thị, phân khu chức năng.
- Quản lý tài nguyên đất đai và giám sát các dự án xây dựng.
3.3. Khoa học tự nhiên và Môi trường
Bình đồ, đặc biệt là bình đồ địa hình và bình đồ ảnh, được sử dụng để:
- Nghiên cứu địa chất, địa mạo.
- Phân tích, đánh giá các nguy cơ thiên tai như lũ lụt, sạt lở đất.
- Giám sát biến đổi khí hậu, thay đổi bề mặt đất.
- Lập bản đồ phân bố tài nguyên thiên nhiên.
4. Lưu ý khi đọc và sử dụng Bình đồ
Để sử dụng bình đồ hiệu quả, người dùng cần chú ý các yếu tố sau:
- Tỷ lệ bản đồ: Luôn xác định rõ tỷ lệ để quy đổi khoảng cách và diện tích chính xác.
- Hệ tọa độ: Hiểu rõ hệ tọa độ đang được sử dụng (ví dụ: VN-2000, WGS-84) để tích hợp dữ liệu.
- Ký hiệu bản đồ: Nắm vững ý nghĩa của các ký hiệu địa vật, đường đồng mức để diễn giải đúng nội dung.
- Thời điểm lập bản đồ: Bình đồ phản ánh hiện trạng tại thời điểm lập, cần cập nhật nếu có thay đổi lớn về địa hình hoặc công trình.
Việc phân biệt rõ bình đồ là gì so với các loại bản đồ khác như mặt cắt địa hình giúp chúng ta sử dụng đúng công cụ cho từng mục đích cụ thể. Từ đó, nâng cao hiệu quả công việc và đảm bảo tính chính xác cho các dự án.
Tổng kết những điểm chính về Bình đồ
Bình đồ là một công cụ nền tảng không thể thiếu trong nhiều ngành nghề, đặc biệt là trắc địa, xây dựng và quy hoạch. Việc hiểu rõ bình đồ là gì, các loại bình đồ và cách ứng dụng chúng sẽ giúp bạn tiếp cận và xử lý thông tin không gian một cách hiệu quả nhất. Hãy luôn cập nhật kiến thức và sử dụng đúng các loại bản đồ để tối ưu hóa kết quả công việc của bạn!
